Uszczelki grafitowe z okuciami, płyty grafitowe zbrojone

Uszczelki grafitowe jak sama nazwa wskazuje są wykonane z płyt grafitowych.

Uszczelki grafitowe wykonuje się o różnych kształtach i wymiarach w zakresie wymiarów do 1500mm, przy wymiarach przekraczających średnicę 1500mm można wykonać uszczelki grafitowe w formie składanej na puzzle. Ilość puzzli z jakiej będzie się składała uszczelka jest podyktowana wymiarem podanym przez klienta.

Uszczelki występują ze względu na surowiec w trzech podstawowych wersjach:

• uszczelki wykonane z płyty grafitowej zbrojonej blachą perforowaną,
• uszczelki wykonane z płyty grafitowej zbrojonej folią,
• uszczelki wykonane z płyty grafitowej wykonanej z czystego grafitu ekspandowanego bez zbrojenia.

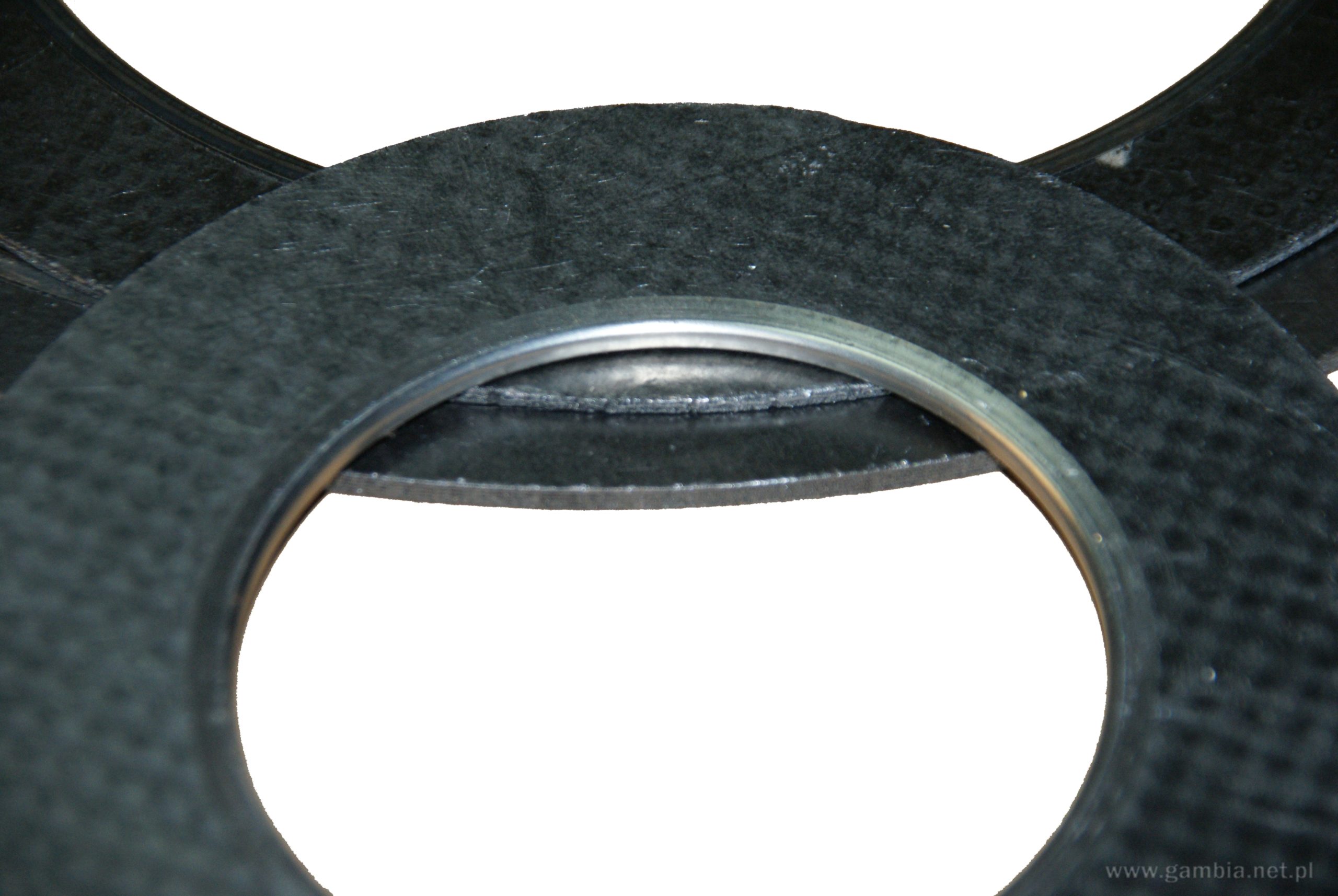

Uszczelki grafitowe mogą być wykonane również z innych nietypowych płyt grafitowych jak na przykład płyty grafitowe z podwójnym zbrojeniem. Ze względu na kruchość oraz możliwość wydmuchania uszczelki przez zbyt wysokie ciśnienie często stosuje się okucie stalowe uszczelki w formie:

• uszczelka z okuciem wewnętrznym,
• uszczelka z okuciem zewnętrznym,
• uszczelka z okuciem wewnętrznym i zewnętrznym.

Wyroby grafitowe charakteryzują się odpornością termiczną w zakresie temperatur od -200^oC do 650^oC, dla pary wodnej do 550^oC, dla mediów utleniających do 450^oC. Odporność chemiczna wyrobów grafitowych zachowana jest w zakresie od 0 do 14 pH.

Uszczelki wykonane z płyt grafitowych stosowane są często w miejscach w których ze względu na medium lub temperaturę nie mogą być zastosowane uszczelki z płyt klingerytowych. Dodatkowym atutem uszczelek grafitowych jest ich łatwość w demontażu, ze względu na fakt, iż grafit nie ulega przyklejeniu do kołnierza, usunięcie starych uszczelek jest znacznie łatwiejsze.

Uszczelki wykonujemy z materiału, który posiadamy w ofercie z materiału wskazanego przez klienta lub na życzenie klienta z materiału powierzonego. Dotyczy to również innych wyrobów grafitowych, które są wykonane według wytycznych klienta lub na podstawie rysunku.

Uszczelki wykonane z grafitu mogą mieć różne kształty oraz grubość, według wytycznych klienta na podstawie podanych wymiarów lub przedstawionego rysunku, ich dodatkowymi atutami są:

• wysoka ściśliwość,
• powrót elastyczny,
• zdolność utrzymywania wysokiej wartości naprężeń resztkowych,
• wysoka wytrzymałość na nacisk.

Powyższe atuty sprawiają, iż uszczelki grafitowe zachowują szczelność w instalacjach, które pracują w zmiennych parametrach pracy.

Rodzaje uszczelek grafitowych

Uszczelki grafitowe dostępne są w trzech podstawowych wersjach. Każdy rodzaj ma swoje unikalne właściwości, które decydują o jego zastosowaniu w różnych warunkach przemysłowych:

• Uszczelki grafitowe zbrojone blachą perforowaną – Tegop typu uszczelki są wzmocnione blachą perforowaną, co zapewnia im większą wytrzymałość mechaniczną i odporność na wysokie ciśnienie.
• Uszczelki grafitowe zbrojone folią – Ten rodzaj uszczelek charakteryzuje się mniejszą wagą i elastycznością dzięki zastosowaniu folii jako materiału zbrojącego.
• Uszczelki z czystego grafitu ekspandowanego – Uszczelki wykonane z czystego grafitu ekspandowanego oferują doskonałą odporność chemiczną i termiczną, bez dodatkowego zbrojenia.

Oprócz standardowych wersji uszczelek grafitowych dostępne są również uszczelki grafitowe z podwójnym zbrojeniem. Tego typu nietypowe uszczelki grafitowe zapewniają jeszcze wyższy poziom wytrzymałości.

Zapraszam do składania zapytań ofertowych, dołożymy wszelkich starań aby spełnić Państwa oczekiwania.
